在現代電力系統中，繼電保護裝置的可靠性直接關系到電網的安全穩定運行。針對日益復雜的保護裝置校驗需求，集高精度輸出、智能化操作與較強功能于一體的KDJB-702C繼電保護測試儀應運而生。
交流電流輸出
輸出精度：0.2級
相電流輸出（有效值）：0～40A
三并電流輸出（有效值）：0～120A
相電流長時間允許工作值（有效值）：10A
相電流最大輸出功率 ：450VA
三并電流最大輸出時最大輸出功率 ：900VA
三并電流最大輸出時允許工作時間 ：10s
頻率范圍（基波）：0～1000Hz（聯機）0~300Hz（單機）
諧波次數 ：0～20 次（聯機）0~6次（單機）
直流電流輸出
輸出精度：0.5級
電流輸出：0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓：20V
交流電壓輸出
輸出精度：0.2級
相電壓輸出（有效值）：0～120V
線電壓輸出（有效值）：0～240V
相電壓/線電壓輸出功率：80VA / 100VA
頻率范圍（基波）：0～1000Hz（聯機）0~300Hz（單機）
諧波次數：0～20 次（聯機）0~6次（單機）
直流電壓輸出
輸出精度：0.5級
相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率：70VA / 140VA
開關量及時間測量
開關量輸入：8路；空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V；“1”：+11 V～ +250V
開關量輸出：4對 DC：220V／0.2A；AC：220V／0.5A
時間測量：測量范圍0.1ms ～ 9999s；測量精度0.1mS

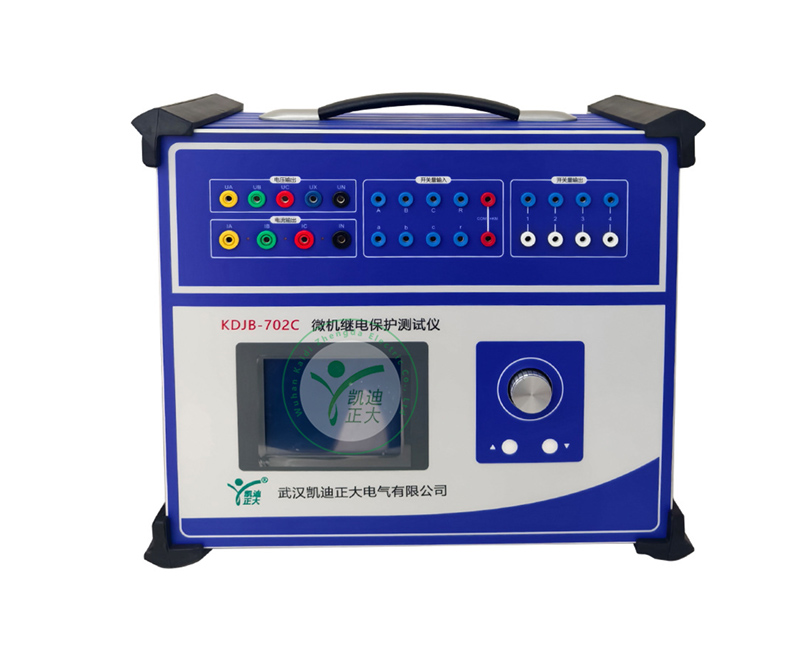

KDJB-702C繼電保護測試儀有較強的信號輸出能力。它采用標準的4相電壓3相電流設計，可靈活組合以滿足各類保護試驗的復雜接線要求。每相電壓輸出有效值高達120V，線電壓可達240V；電流輸出方面，單相電流有效值可達40A，通過三相并聯更能輸出高達120A的電流，輕松應對大電流測試場景。
在精度上，交流電壓與電流輸出均達到0.2級，直流輸出為0.5級，確保了測量結果的準確可靠。儀器還具備寬頻帶特性，聯機運行時基波頻率范圍覆蓋0～1000Hz，并能輸出高達20次的諧波，為進行諧波影響分析等高級試驗提供了可能。此外，裝置還內置了獨立的110V及220V可調直流電源，方便為外部設備供電。
考慮到不同用戶和應用場景的需求，該測試儀提供了單機和聯機兩種操作模式。在單機狀態下，用戶可通過高分辨率的大屏幕LCD和靈活的旋轉鼠標，在漢化的界面中直接完成大多數現場試驗，包括各類繼電器檢定及復雜的故障模擬整組試驗，操作直觀快捷。
當需要進行更大型、自動化程度更高的校驗工作時，只需將測試儀聯接至電腦，通過Windows平臺的專業中文軟件，即可實現保護定值的自動掃描與測試、數據的實時存儲、矢量圖的顯示、故障波形的繪制以及測試報告的聯機打印，提升了工作效率與測試深度。
KDJB-702C繼電保護測試儀的軟件功能覆蓋了從基礎到各類應用，不僅能完成三相差動、廠用電快切、備自投等復雜保護試驗，還能模擬線路保護檢同期重合閘等高級邏輯，并支持故障回放功能，為分析事故原因提供了有力工具。
硬件方面，測試儀配備了豐富的開關量接口：8路開關量輸入可智能識別空接點及0～250V電位接點；4對空接點輸出（DC 220V/0.2A，AC 220V/0.5A）便于控制外部設備。時間測量范圍從0.1ms到9999s，精度高達0.1ms，滿足精密計時需求。
