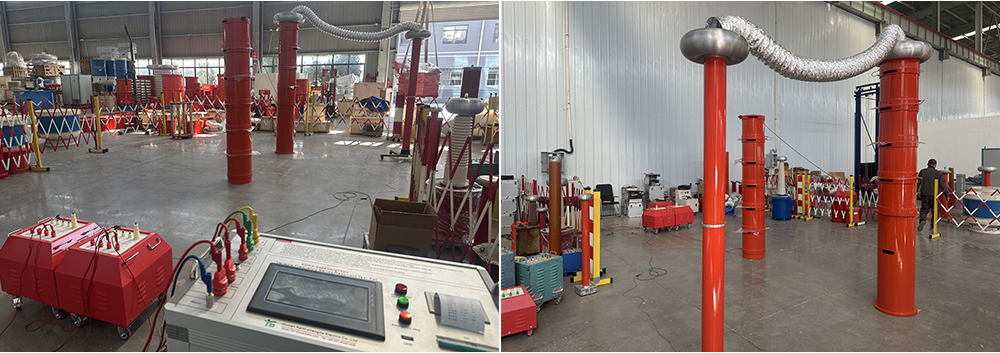

近日,武漢凱迪正大電氣有限公司生產的540KVA/270KV變頻串聯諧振成套試驗裝置,在生產車間順利完成全部出廠試驗,即將發往東歐國家摩爾多瓦。
主要適用對象: 一是針對110kV/630mm²高壓電纜,長度0.8km,電容量≤0.16μF的交流耐壓試驗。在此類長距離電纜的安裝后或運行維護中,須進行耐壓測試以檢驗其絕緣強度。該裝置能在30-300Hz的頻率范圍內輸出128kV的試驗電壓,滿足國際標準要求。
二是用于110kV GIS(氣體絕緣組合電器)的交流耐壓試驗,最高試驗電壓可達265kV。該裝置能有效發現GIS內部存在的絕緣缺陷,如自由導電顆粒、安裝錯誤或絕緣子裂紋等,防患于未然。
核心性能參數如下: 系統總容量:540kVA,提供了強大的功率輸出保障。
最高輸出電壓:270kV,足以覆蓋110kV等級設備的高標準試驗電壓需求。
輸出電流:2A,確保在容性負載上能建立并維持穩定的高電壓。
頻率調節:范圍30-300Hz,分辨率高達0.01Hz,實現了精準的諧振點追蹤。
波形質量:輸出電壓波形為正弦波,畸變率≤0.5%,確保試驗結果的準確性。
系統品質因數(Q值):≥30,意味著系統效率高,所需電源容量相對較小,節能且對電網影響小。
測量與控制:系統測量精度為1.0級,具備大屏幕顯示,可實時監控輸出電壓、頻率、電流等關鍵參數,并支持試驗參數設置、數據打印及過壓、過流、過熱、閃絡等多重保護功能。

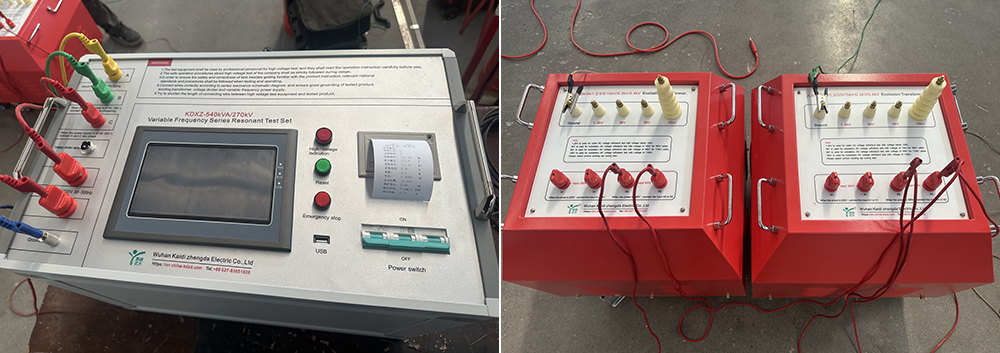

變頻控制電源 :作為系統的“大腦和心臟”,它將工頻380V電源轉換為頻率和電壓均可調的正弦波電源。采用高性能微機控制,具備手動、自動調諧、自動試驗三種模式,操作靈活便捷。
勵磁變壓器 :作為能量傳遞與隔離的關鍵部件,它將變頻電源輸出的電壓提升至電抗器所需的工作電壓。采用H級絕緣干式結構,內置屏蔽和過電壓保護,安全可靠。
高壓電抗器:這是產生高電壓的核心元件。電抗器通過靈活的串并聯組合,可以適應不同電壓等級和電容量的試品要求,實現諧振頻率的匹配。干式設計,重量輕,便于現場搬運和組合。
電容分壓器 :作為系統的“眼睛”,它負責精確測量高達270kV的試驗電壓,分壓比1000:1,精度達交流有效值1.0級,為控制系統提供準確的電壓反饋信號。
全面的出廠檢驗: 對變頻電源,進行了絕緣電阻測試、2000V/1分鐘的耐壓試驗以及滿負荷下的溫升試驗(要求溫升≤45K),驗證其絕緣強度與持續運行能力。
對勵磁變壓器,執行了直流電阻、變比、空載損耗、短路阻抗、絕緣電阻等一系列電氣性能測試,并在額定容量下進行了60分鐘的溫升試驗(溫升≤65K)。
對高壓電抗器,同樣進行了直流電阻、電感量測量、交流耐壓試驗以及額定容量下60分鐘的溫升考核(溫升≤65K)。
耐壓能力驗證:在1.1倍額定電壓下,持續加壓1分鐘,考核整套系統在極限電壓下的絕緣穩定性。
保護功能模擬:進行了模擬短路試驗,在0.5、0.8、1.0倍額定電壓下突發短路3次,檢驗系統的快速保護機制是否能可靠動作,確保設備和人員安全。
運行狀態評估:在整個系統運行過程中,確認其運行噪音低于60dB,滿足環保要求。
整個出廠實驗過程有條不紊,數據記錄詳實。所有測試項目均一次性通過,各項性能指標符合甚至優于技術協議與國家/國際標準(如GB/T16927, IEC358等)的規定。實驗的成功,標志著該套設備已經完全具備了發貨和現場投運的條件。
