KD2684S三相電機（大于50kW）匝間耐壓試驗儀結構及使用方法
作者：來源：武漢凱迪正大電氣有限公司日期：2023-04-12 11:04:04閱讀：
儀器結構

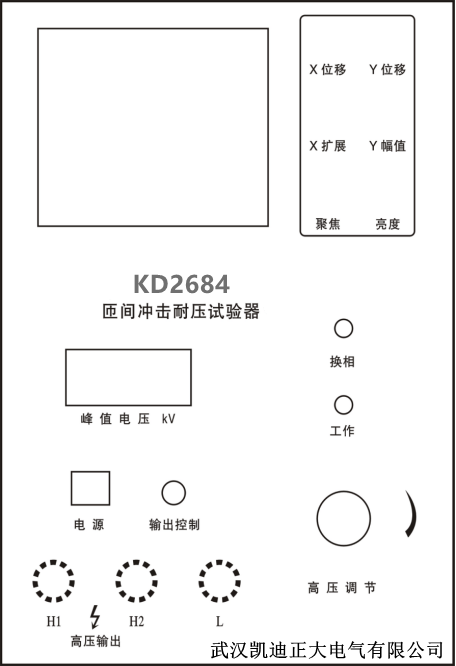

匝間耐壓試驗儀前面板圖

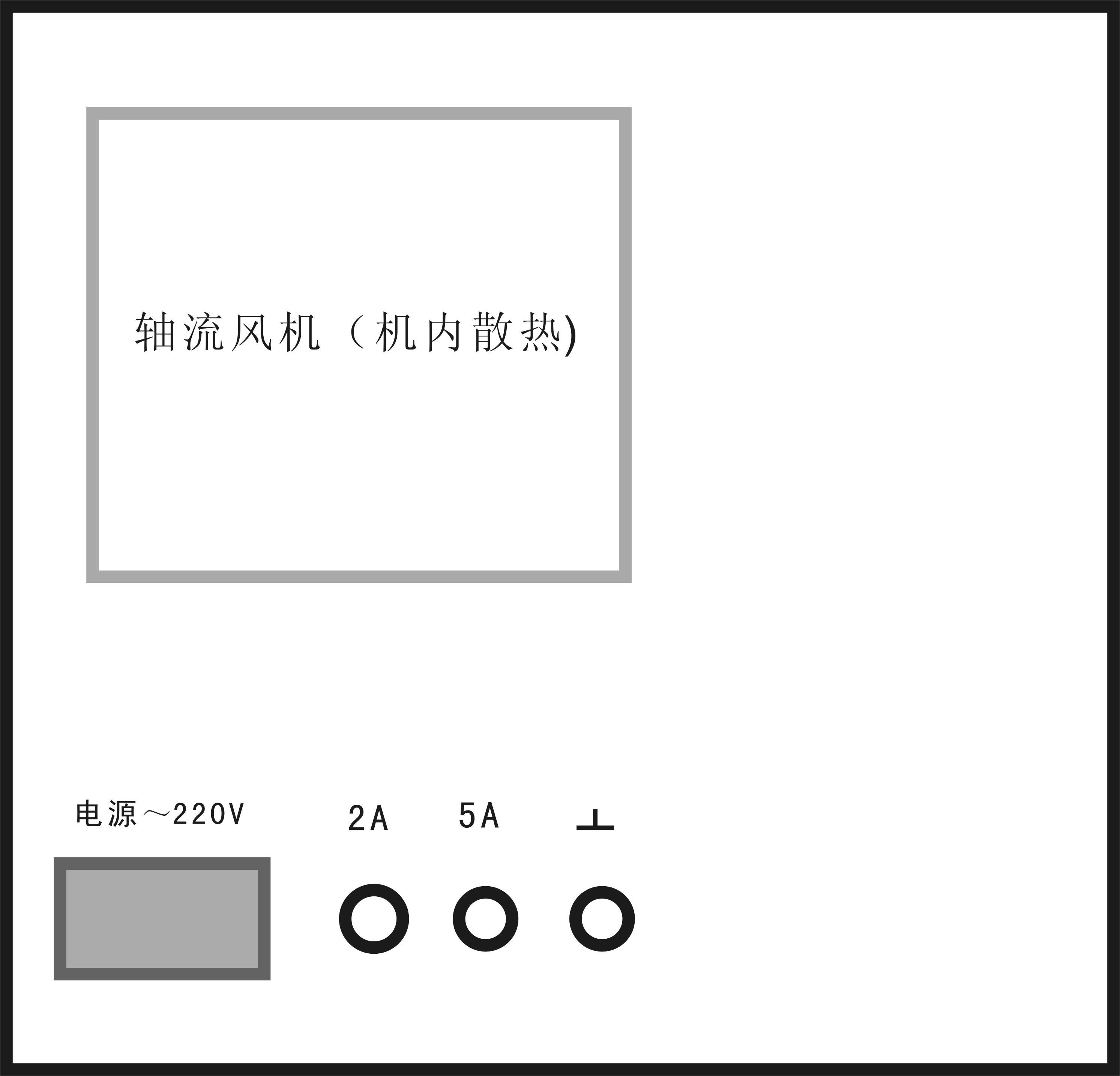

匝間耐壓試驗儀后面板圖
- 顯示屏：用以觀測繞組脈沖衰減振蕩波形。
- 峰值數字電壓表：用以顯示輸出脈沖峰值電壓。
- X位移旋鈕：調節波形在水平方向左右移動。
- X擴展旋紐：調節波形掃描頻率，以顯示適中。
- 聚焦旋鈕：調節此旋鈕，可調正波形清晰狀態。
- Y位移旋鈕：用以調節波形Y軸方向位移。
- Y幅值旋鈕：調節波形垂直幅度，以顯示適中。
- 亮度旋鈕：用以調節波形亮度，以顯示適中（注意：不要太亮）。
- 電源開關：用以接通或斷開電源。
- 高壓輸出控制插座：當腳踏開關插入后，踩下腳踏開關，高壓主電路接通。注意：此時H1，H2端子輸出脈沖高壓。
- 高壓調節旋鈕：調節輸出脈沖電壓值（順時針?lè)较蛟龃螅?/span>
- 高壓換相按鈕：高壓測試時，用以對三相電機繞組進行相位轉換。
- 電源插座：用以聯接電源。
- 保險管插座：2A保險管，用以保護控制線路。
- 保險管插壓：2A保險管，用以保護主電路。
- 接地端子：用以接地,以確保儀器外殼安全不漏電。
- 高壓輸出線L：（低電位L）用以構成高壓輸出回路。
- 高壓輸出線H1：（高電位H1）輸出高壓脈沖試驗電壓。
- 高壓輸出線H2：（高電位H2）輸出高壓脈沖試驗電壓。
使用方法 將儀器接上電源，按下電源開關，在顯示屏上將會看到一條水平亮線（掃描線）。這時，調節聚焦旋鈕和亮度旋鈕，同時把高壓調節旋鈕逆時針旋到底，無需等待即可進行沖擊試驗。
把輸出沖擊電壓的三根高壓引線Ｈ１（紅）、Ｈ２（紅）、Ｌ（黑）根據試驗要求與被試品進行連接。踩下腳踏開關、逐步調節高壓旋鈕，使輸出電壓升至試驗電壓值，即可進行沖擊耐壓試驗。此時若被測線圈匝間絕緣良好，則波形重合。若匝間絕緣不良，波形會錯位，當電壓升至匝間短路擊穿時，峰值電壓將升不上去。
具體試驗方法請參照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》指導性技術文件進行，其試驗電壓值，請按照J(rèn)B/T-9615.2-2000《交流低壓電機散嵌繞組匝間絕緣試驗限值》標準選定。被試品所受的峰值電壓可在峰值數字電壓表上直讀。
小型變壓器、交流接觸器、繼電器線圈試驗方法可參照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》中的單相電機試驗方法執行。
GBT22714-2008標準文本附后。
對各種電機的試驗方法，請按照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》，及其他電機試驗方法標準執行。試驗電壓值，請按照有關標準選定試驗電壓。
