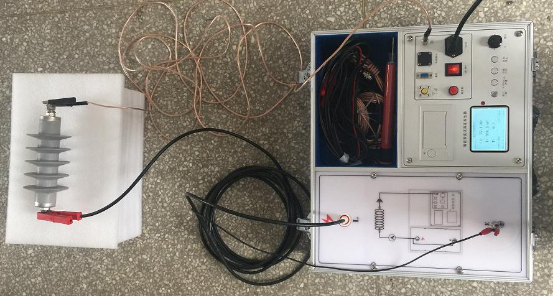

ZGF 型直流高壓發生器是一種便攜式專用試驗儀器。主要用于電力行業的避雷器、 電力電纜、發電機、變壓器、開關等各種電氣設備的直流高壓試驗。同時也可用于其它行業相類似電氣產品的直流高壓試驗,是電氣設備生產、科研和檢測單位的一種備儀器。

    便攜式直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求,和相關行業電氣安全標準而設計的新一代直流高壓發生器。本機特別采用了一體化設計,體積小,重量輕,操作簡便,高壓測試電纜可拖地使用,非常適于現場作業。

  1、我公司根據國家電力行業標準DL/T 848.1—2004《高壓試驗裝置通用技術條件  第一部分：直流高壓發生器

  2、本儀器最主要的特點是采用了手動、自動兩種升壓方式。電壓升降過程除了能象傳統直流發生器一樣由手動控制外,還特別增加了“自動升壓”按鍵。只需按下該鍵即可快速自動升壓至1mA電流,然后按下“75%”高壓測量鍵,便可迅速讀出氧化鋅避雷器的泄漏電流值,大大簡化了原來繁瑣的1mA的電壓調節工作。這是本公司繼在國內較先“75%高壓測量鍵”后的又一項突破性創新設計.該設計已申報國家專利。 ( 75%高壓測量鍵也是我公司專利)

  3、本儀器設有“電壓設限”及“電流設限”功能, 當輸出電壓或電流超過設限值時, 儀器發出聲光報警,同時切斷高壓輸出, 以保障安全。電壓和電流設限采用電位器連續調節,可在任一點設定并在面板表上顯示,非常直觀方便。另外,表頭采用大屏幕LCD背光顯示,無論環境亮暗,均可清晰顯示數值.

便攜式直流高壓發生器主要技術參數

  1、使用條件

       1.1 電源電壓:  220V±22V,  50Hz±0.5Hz

       1.2 環境溫度:  0～40℃



       1.3 相對濕度:  ≤85％ (25℃)

       1.4 海拔高度: 不超過1000m

  2、直流輸出電壓范圍:      0～ - 60kV  連續可調

  3、直流輸出電壓示值誤差:  ±( 1％讀數±0.1kV)

  4、直流輸出電流范圍:      0～1999µA  分辨率 1µA

  5、直流輸出電流示值誤差:  ±( 1％讀數±2µA)

  6、輸出電壓紋波系數:      ≤1％

  7、外形尺寸: 380(D)× 310(W)× 170(H)mm

  8、儀器重量:  7kg (含鋁合金包裝箱)
