測量泄漏電流的目的是要觀察每階段電壓下，電流隨時間的下降情況，以及電流隨電壓逐階段升高的增長情況。絕緣良好的電纜，每當電壓剛升至一個階段，由于電纜電容性較大，電容充電，電流急劇上升，隨時間延長而逐步下降，到1min讀取泄漏電流時，僅為開始讀數的10%~20%左右。例如電纜存在某些缺陷，主要表現為電流在電壓分階段停留時幾乎不隨時間而下降，甚至可能增大，或者是在電壓上升時，泄漏電流不成比例地急劇上升，這就說明電纜缺陷比較嚴重。

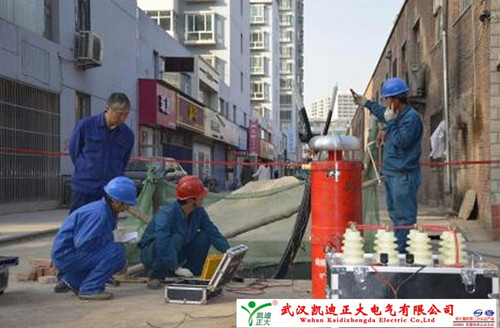

由于便攜式直流高壓發生器容量小，質量小，攜帶方便，便于現場使用，更適合于油紙絕緣的電纜做試驗。同時直流試驗高壓輸出是負極性，如電纜絕緣中含有水分存在，將會因滲透作用使水分子從表層移相導體，法藏稱為貫穿性缺陷，容易發現缺陷。同時通過直流耐壓，由于按電阻分布電壓，大部分電壓加載于缺陷串聯的損壞部分上，所以說直流耐壓對某種絕緣電纜來說更容易發現局部缺陷。



    二、直流泄漏試驗和直流耐壓試驗的步驟

    1.所配備的便攜式直流高壓發生器根據試驗接線圖接好試驗接線，并有專人認真檢查。當確認無誤時，才可正式通電加壓，合電源后先查看表計各方面是否正常。

    2.根據電纜充電電流大小，適當調整升壓速度，在以2~3kV/s速度測量泄漏電流的電壓時，應停留1min后讀取泄漏電流，作為耐壓前泄漏，并記錄數值，然后繼續升壓到直流耐壓的試驗，并開始計時。

    3.耐壓試驗結束，電壓降至步驟(2)讀取耐壓前泄漏電流時電壓讀取耐壓后泄漏電流值。耐壓后泄漏電流不應超過耐壓前。

    4.耐壓結束應逐步降壓，斷開電源，并對電纜充分放電，放電時應經過電阻放電，確保安全，然后直接接地，即進行換相工作。

    5.在加壓過程中，若發現擊穿、閃絡，微安表急劇上升等突然現象，應馬上降壓，斷開試驗電源，并查明原因，請示有關部門。

    6.電流試驗應逐相進行加電壓，一項電纜加壓時，另外兩相電纜應接地，金屬屏蔽或金屬護套和鎧裝層應接地，逐相試驗加壓結束，應將電壓調到零，切斷試驗電源，經水電阻對所加電纜充分放電，并直接接地。然后更換高壓引線至一相，接好引線燃拆取下接地線，作加壓試驗，直到三相電纜試驗結束為止。



    三、注意事項

    1.直流試驗測量泄漏電流和直流耐壓應同時進行，利用硅堆作直流試驗，其直流電壓應按交流電壓的2倍，所加的直流電壓不應超過硅堆所規定的反峰電壓的1/2。

    2.為防止雜散電流對試驗結果的影響，一般應將微安表裝置在高電壓側進行測量。

    3.微安表輸出到電纜導體上應用屏蔽線作為引線，排除電引線對地及周圍產生電暈電流影響，使測量泄漏電流更正確。

    4.對電纜加壓試驗前，應將兩端有護層的過電壓保護器短路，避免損壞。

    5.在用便攜式直流高壓發生器加壓過程中，泄漏電流突然變化，或者隨時間的增長而增大，或者隨試驗電壓的上升，成比例地急劇增大，這都說明電纜存在嚴重缺陷。

    6.在加壓試驗中，鄰近停役電氣設備應三相短路接地，避免受到感應電影響。

    7.利用硅二極管產生高壓時，由于反向電阻不一樣，需要產生更高電壓時，最多只能用二只硅管串聯，否則電壓不均勻，容易損壞硅整流管。

    8.利用硅管整流都應以負極性輸出高壓電流，這樣容易暴露電纜缺陷。

    9.試驗電壓固定，而泄漏電流呈周期性來回擺動，說明電纜有空隙缺陷，可能在一定的電壓下，形成孔隙性擊穿現象，使泄漏電流加大。有時由于電纜充電而對空隙放電，隨著電壓下降，空隙絕緣又得到恢復，使微安表做周期擺動，試驗中如排除外界影響，說明電纜本身有缺陷存在。

    10.經直流耐壓后的泄漏電流不應大于加壓1min的泄漏電流，如超過耐壓求的泄漏電流，說明電纜有受潮現象或其他缺陷。

    11.三相電纜，每相泄漏電流的不平衡系數應不大于2，如一相泄漏電流大于其他相不平衡系數大于2，說明這一相絕緣有缺陷，應引起注意。對于10kV電纜，若泄漏電流在10~20μA以下，泄漏地的不平衡系數可以不考慮。

    12.使用便攜式直流高壓發生器對長電纜試驗進行試驗，須選用較大容量的控制設備，這樣在加壓充電過程中不會產生經常跳閘。

    13.由于受到氣候、溫度、濕度、塵污和環境因素影響，如發現泄漏電流特別大，要消除這些因素，可采取拆除串接瓷絕緣子等，表面接屏等方法，以排除環境因素和塵污等因素影響得到正確測量結果。
