KDJS-HB絕緣靴絕緣手套試驗臺有哪些特點 技術指標以及操作特點
KDJS-HB絕緣靴絕緣手套試驗臺是絕緣靴（手套、絕緣桿）批量試驗的專用設備，有效地解決了以往不規則的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全，可靠地鑒別絕緣手套（靴、絕緣桿）的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴、絕緣桿）。
絕緣靴和絕緣手套是電力系統操作和檢修備的安全防護用具，DL408《電業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
KDJS-HB絕緣靴絕緣手套試驗臺采用多路高壓泄流測量專利技術實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統幾乎隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。為了提高工作效率，一次可以同時進行6只試品的試驗，為避免重復試驗，采用高壓分斷專利技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。采用高新的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
接入0～220V電源，根據電磁感應原理，使變壓器產生0～100kV工頻高壓至各電極，使絕緣靴（手套、絕緣桿）獲得規定的試驗電壓，根據絕緣靴（手套、絕緣桿）試驗規程，讀取、記錄測試參數。
KDJS-HB絕緣靴絕緣手套試驗臺有哪些特點?
1．組成部分：智能升壓操作箱（臺）、干式試驗變壓器、移動托架盛水水槽、絕緣桿支架（選配件）。
2．六只試驗桶，可同時檢測六只絕緣靴、手套；8-12節絕緣桿（以加配絕緣桿耐壓測試架為準）。

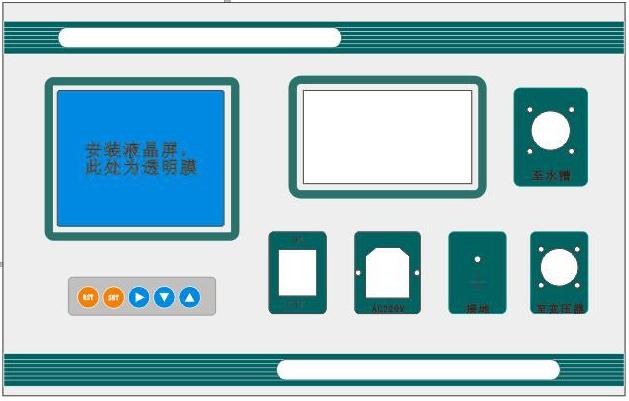

3.LCD液晶顯示器、高速熱敏打印機。
4.高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
5.人機對話全鍵盤操作方式，智能化工作全過程,任選自動方式和手動方式。
6.實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
7.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
8.具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
9.具有絕緣電阻測試功能，直接反映被試品絕緣強度。
10.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
11.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
12.軟鏈條高壓電極，任意調節電極高度。
13.測量數據：可顯示打印每只被試品電壓值；泄漏電流值
14.過流保護；過壓保護；自定義時間、電壓、泄漏電流值
KDJS-HB絕緣靴絕緣手套試驗臺技術指標
1．測試數量：每次6只
2．額定容量：0～5kVA
3．輸入電壓：AC220V±10% 50Hz±1
4．輸出電壓：AC 0～50kV
5．電壓分辨率：0.1kV
6．升壓速度：0.5kV/S ～ 5kV/S（選配）
7．低壓電流：0～15A
8．電流允許誤差：＜±（0.2%I+0.02%Imax）
9．泄漏電流：0～25.0mA
10．電壓測量準確度：±2%（±3個字）
11．電流測量準確度：±2%（±3個字）
12．測量數據：可顯示打印每只被試品電壓值；泄漏電流值
13．過流保護；過壓保護；自定義時間、電壓、泄漏電流值
14．計時范圍：0-999H
15．測試過程一次性完成時間：約75秒
16．環境溫度：－20℃至50℃
KDJS-HB絕緣靴絕緣手套試驗臺操作要點
1．絕緣靴（手套）內外盛水試驗時，卸掉海綿。絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。
2．絕緣靴內裝鋼珠試驗時,盛水槽內加水使海綿充分浸水即可，將一個與所試靴號一致的金屬片放入靴內, 將高壓電極置于絕緣靴內，使高壓電極與金屬片接觸，然后在金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm。
3.本套設備可同時進行8-20節絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。
4.進行絕緣桿耐壓試驗前，需配置有絕緣桿耐壓試驗，并配套應用KDJS-6絕緣桿耐壓測試架試驗，否則不能進行絕緣桿耐壓試驗。
5．控制臺內部有高壓電壓，并且高壓端和高壓尾都引到后面板上，因此控制臺的接地端須可靠接地。按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。
按鍵操作：測試儀電源輸入端子接交流220V電源，0-250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓耐壓試驗裝置高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。
打開KDJS-6絕緣手套（靴、絕緣桿）耐壓試驗裝置電源開關。接通裝置220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面。
6.試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，消除后再進行耐壓試驗。
7.試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
8.試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
9.接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
10.升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
11.升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
12.試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻。
