參考標準： KDZD800
為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，需要對蓄電池組進行核對性放電測試。以前的放電設備主要有可變電阻、電阻盤、碳棒、水槽等，需要人工調節放電電流，控制精度低，勞動強度大。
武漢凱迪正大電氣有限公司經多年努力，研制成功直流系統綜合測試儀，該裝置的一個主要的功能就是對蓄電池組進行自動恒流放電。裝置可自動連續調控放電電流，實現定電流恒流放電。在放電過程中，當組端電壓或單體電壓(配套有線或無線蓄電池測試系統時)跌至設定的下限值，或設定的放電時間到，儀器自動停止放電，放電中實時顯示放電電流、電壓、時間及放電曲線并將數據保存在設備中，并可通過U盤上傳到PC機。裝置配有生成*.xls報告的軟件，可對放電數據進行查詢、分析和報表輸出。
直流系統綜合測試儀在對蓄電池組進行放電測試時，還與無線蓄電池單體測試系統配套使用，通過遠距離無線連接方式實現對單體電池電壓的監測，并對放電過程進行自動控制。
本儀器是集放電、檢測和通訊一體化的蓄電池容量測試系統。采用線性連續可調自動控制電路，按照用戶編程的方式在恒流的模式下自動完成測試，是蓄電池季檢、年檢、工程驗收的好工具。
采用本儀器進行核對性放電時，應先將運行中的蓄電池退出運行，靜置24小時，放電電流控制在0.1C，儀器自動對整組電壓和單節蓄電池電壓進行記錄。

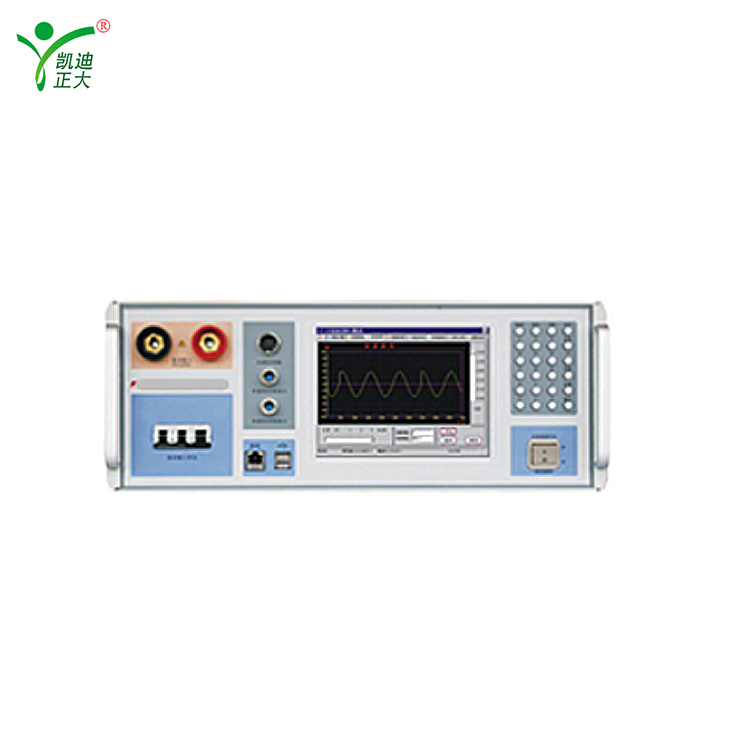

1、直流綜合測試儀主機：
?功能全：(1)可作為直流充電裝置工作特性測試儀，測試充電裝置的穩壓精度、穩流精度、紋波系數以及電壓、電流整定誤差
(2)可作為蓄電池組負載測試儀(放電儀)，測試蓄電池組容量和放電曲線
(3)蓄電池組充電時監測充電過程，測試整組和單節的充電曲線
(4)連接單節蓄電池?zé)o線監測系統，監測每節電池放電充曲線，也可作長期運行監視
?可以自動調節充電機的AC380V電源電壓和直流負載功率，實現自動測試和計算各種電源電壓和負載功率組合時充電機的穩壓精度、穩流精度及紋波系數
?可以測試DC110V和DC220V的充電機的穩壓精度、穩流精度及紋波系數
?可以直接顯示調節和測量過程的電壓和電流變化曲線圖，直觀觀察穩壓和穩流過程
?可以示波器方式顯示紋波波形圖，觀察直流疊加紋波情況，顯示直流平均值、紋波有效值、峰值、紋波系數實時值

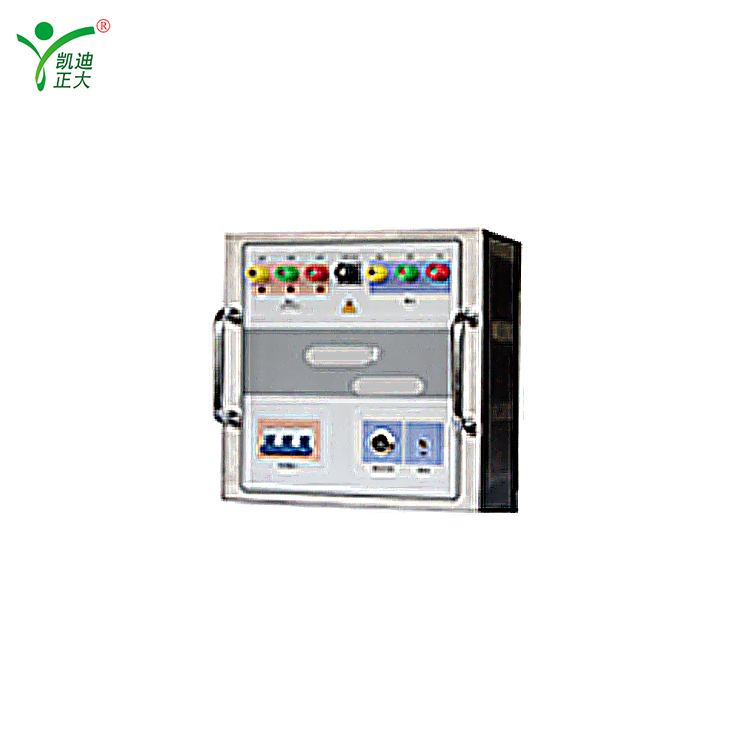

?帶有高新的三相電子式自動交流調壓器，用于調整充電機AC380V電源電壓
?采用新型負載，調節精細穩定，實現高精度連續可調的恒流放電
?可并接恒流負載模塊，以滿足更大放電電流的要求
?自動停止和暫停功能：整組電池電壓低于設定值、單節電池電壓低于設定值或設定的放電時間到時自動停止，放電過程中可手動暫停試驗
?放電過程整組各項參數、放電曲線，單節電池電壓、放電曲線和棒圖均可顯示并自動保存在設備中，掉電不丟失
?內置高性能工控機，嵌入式Linux操作系統，大屏幕TFT彩屏，功能強，界面優美，圖文并茂，可保存多組測試數據，通過U盤存取
?多種控制方式：前臺手動控制、遠端網絡控制、后臺計算機控制
?完善的計算機管理分析軟件，可察看各時刻電池的各項參數、曲線、對比數據等，并生成報表
?可靠的多種故障保護和自檢，可靠性極高，體積小、重量輕、操作簡單、攜帶方便

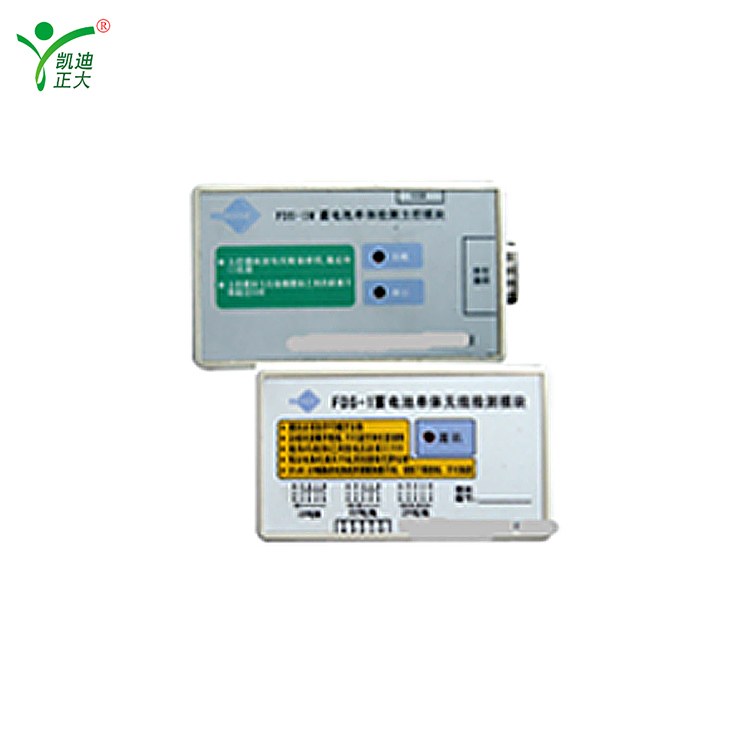

2、無線蓄電池測試系統
?多個無線測量模塊分布式測量各節電池的電壓，安裝接線方便，接線短
?無線測量模塊與主控模塊之間采用藍牙頻段無線連接，無外露天線，通信可靠，無干擾
?無線測量模塊適應于2V~ 12V電池(2V，6V，12V兼容)
?大多數測量模塊的地址碼均可隨意修改，以滿足模塊故障等特殊情況下的使用需要，發射頻率符合國家規定。
?測量模塊精度高、功耗低、全塑件、體積小、重量輕、使用方便、安全可靠
?每個測量模塊可同時測量最多達4節電池，整組監測電池總節數達120節
?無線主控模塊具有RS232和USB通訊接口，可與計算機、測試儀主機或其它設備進行通訊和控制
?無線蓄電池測試系統亦可獨立使用，在線監測各電池充電及浮充電運行狀態
?完善的計算機管理分析、控制軟件，可實時顯示測量數據及曲線并可進行數據查詢和報表輸出
?主控模塊與PC機或放電儀之間采用MODBUS標準通信協議，兼容性、開放性好。
1、 充電機特性測試 可自動測試220VDC和110VDC直流充電裝置在各種允許的交流工作電源和直流負載情況下的穩壓精度、穩流精度、紋波系數、紋波波形參數。
2、 蓄電池組放電 可作為蓄電池組放電儀自動測試蓄電池組的容量和放電曲線，包括整組蓄電池和每節電池的放電曲線。
3、 蓄電池組充電監視 蓄電池組充電時可監視充電過程，測量整組電池和單節電池的充電曲線。
4、 無線監測單節電池 可在放電和充電過程中用無線通信方式監測每節電池的電壓和放電曲線，并可在某節電池低于下限時自動報警并暫停放電以及繼續放電。
| 產品型號 | KDZD887 |
| 工作電源 | AC380V，50HZ,三相四線制 |
| 額定輸入電流 | 35A |
| 顯示方式 | 7寸彩色觸摸液晶顯示器 |
| 放電負載 | 高效能合金電阻（安全性佳） |
| 充電單元 | 高效智能高頻開關電源 |
| 冷卻方式 | 強制風冷式 |
| 蓄電池類型 | 鉛酸電池，堿性電池 |
| 充放電檢測方式 | 蓄電池組脫離原系統 |
| 放電電流 | 0～60A |
| 放電電流精度 | （分辨率 0.1A 精度 1A） |
| 放電電壓范圍 | 180～280V |
| 放電壓精度 | （分辨率 10mV 精度 0.1V） |
| 放電終止條件 | 整組電壓下限、單體電壓下限（可設置多節）、放電時間、放出容量、手動終止 |
| 充電電流 | 0～ 60A |
| 充電電流精度 | （分辨率 0.1A 精度 1A） |
| 充電電壓范圍 | 176～300V |
| 充電電壓精度 | （分辨率 10mV 精度 0.1V） |
| 充電終止條件 | 整組電壓上限、單體電壓上限（可設置多節）、充電時間、充入容量、手動終止 |
| 單體電壓監測范圍（選配） | 0.500V～16.00V（分辨率1mV 精度 10mV） |
| 單體電池監測數量 | 1～110節可設置（選配） |
| 充放電時間 | 0～99小時59分可設置 |
| 充放循環次數 | 1～9次可設置 |
| 充放間隔時間 | 1分鐘～99小時可設置 |
| 數據存儲空間 | 內置256M+外置4G(標配)SD卡，存儲位置可選 |
| 警報產生及安全措施 | 測試電纜正負極性接反；充放電電流超過設定值；電壓高于或低于設定值；溫度異常；風扇故障等，設備能自動報警并停止放電。 |
| 數據分析軟件 | 可分析測試數據，生成圖表、測試報告 |
| 數據分析及打印項目 | 充放電電壓、充放電電流、充放電時間、充放電容量，單體容量等設定及實測項目的動態資料顯示及打印。 |
| 工作溫度 | -20～55℃ |
| 相對濕度 | 90%(40±2℃) |
| 大氣壓力 | (70～106)kPa |
| 外形尺寸 | 長500㎜×寬450㎜×高550㎜ |
| 重量 | 50㎏ |
| 安裝方式 | 室內移動式 |
| 包裝運輸方式 | 木箱，汽運 |
武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量?jī)x、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。
武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。
KDZD887系列FDT-220/110直流系統綜合測試儀注意事項?
答：1、注意本儀器在進行放電試驗時 須接上外部電壓檢測線，電壓檢測線沒夾緊或夾反將影響電壓的檢測。這是因?yàn)椋涸诤艽箅娏鞣烹姇r(shí)，放電的電流導線會產生電壓降，影響電壓測量精度，為消除該電壓降引起的誤差，需將外部電壓檢測線直接連接電池組兩端，另一端航空插頭插入儀器面板“外部電壓檢測”插座，直接測量電池組端電壓。
